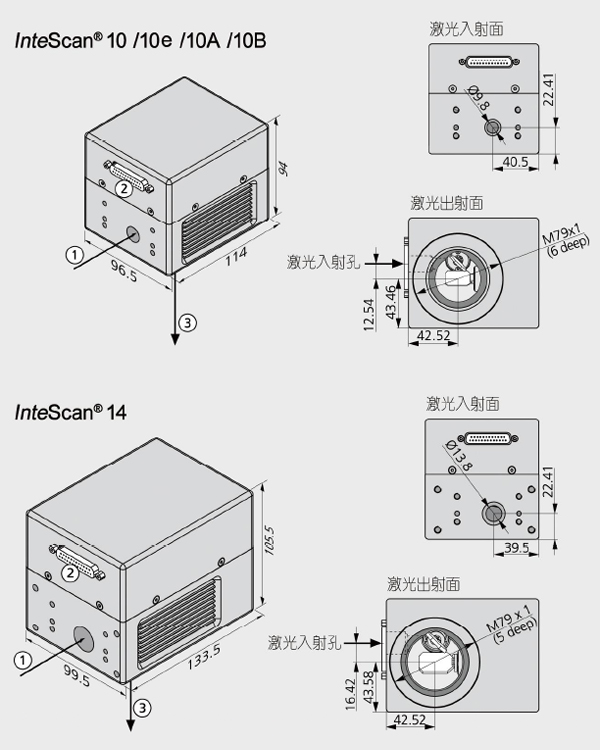

▲ 小巧的體積、優秀的動態性能和經久耐用的可靠質量；

▲ 主要部件采用鐳射谷科技的伺服電機驅動板和角度伺服電機，一體化設計防水防塵，廣泛應用于各種場合；

▲ DB25控制接口分模擬和數字兩種，數字接口兼容XY2-100標準，可通過控制卡，PC接口卡等控制掃描；

▲ 適合各種高速度、底漂移的應用，包括工業產品包裝編碼條碼打標和電子元件的高速標記和電子產品微焊接；

▲ 典型應用領域：工業包裝打標、半導體工業和電子工業。

▲ USB2.0 高速接口與 FPGA 處理器接合；

▲ 通過USB2.0協議與SPARTAN 6通訊，控制振鏡電機和各種激光器；

▲ 32 位軟核處理 microblaze，100M DMIPS 運行速度；

▲ 用戶模塊采用 VHDL 語言，控制速度高達 80MHz，激光頻率的分辨率可達 10us；

▲ 兩個可提供 6 萬條指令的高速緩沖，可隨意切換，處理器可以單周期訪問；

▲ 提供 DLL 通訊，以立即指令和緩沖指令控制；

▲ FPGA 軟件與SPARTAN 6芯片綁定，確保唯一性，以保護 FPGA 軟件。

規格 Specifications

◆ USB 高速接口；

◆ 支持 XP、Windows7\8\10 系統(32位/64位)；

◆ 雙路 12bits DAC 模擬量輸出；

◆ 兩路 16bits 數字控制振鏡信號；

◆ 10us 輸出周期；

◆ 8bits 數字輸出信號；

◆ 16bits 輸出，16bits 輸入，I/O 口；

◆ 各種激光器控制（YAG，CO2，光纖激光器等）；

◆ 支持飛行打標。

▲ 高像素相機；

▲ 高速圖形采集卡；

▲ 基于IPC的數字圖像處理技術；

▲ 同軸系統和旁軸系統適于多種應用；

▲ 用于高精度定位、條碼/二維碼檢讀、表面質量檢測；

▲ 用于尺寸、位置、角度的測量和幾何畸變和方向錯誤的檢測。

優勢 Advantage

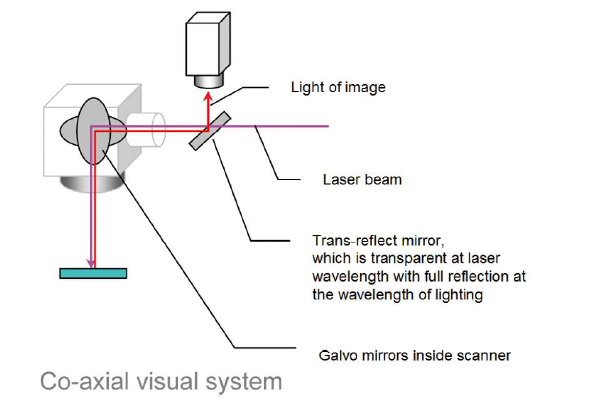

◆ 掃描振鏡的鏡片可導引相機的視線看到打標區域內的任何位置，使相機可以看到振鏡工作范圍內的任何定位點。

◆ 振鏡的運動速度遠遠大于XY臺的速度，可以極大地加快生產節拍，尤其適合于一個治具上有很多需要定位的小工件，而每個工件都需要單獨定位的情況。

◆ 振鏡的熱漂移是產生定位誤差的重要原因，同軸相機的視線嚴格與振鏡一起漂移，從而徹底消除了熱漂移帶來的定位誤差。

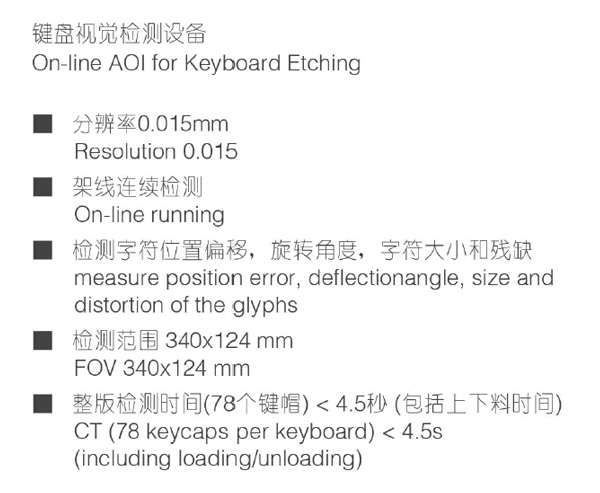

◆ 雙頭同軸系統用于電腦鍵盤雕刻，像素當量0.01mm，定位精度0.03mm，可逐點定位或多點整體定位。

◆ 同軸視覺系統用于PCB打標機，可實現：

1. 快速定位；   2. 即時讀碼檢測；   3. 露銅檢測或綠漆殘留檢測。

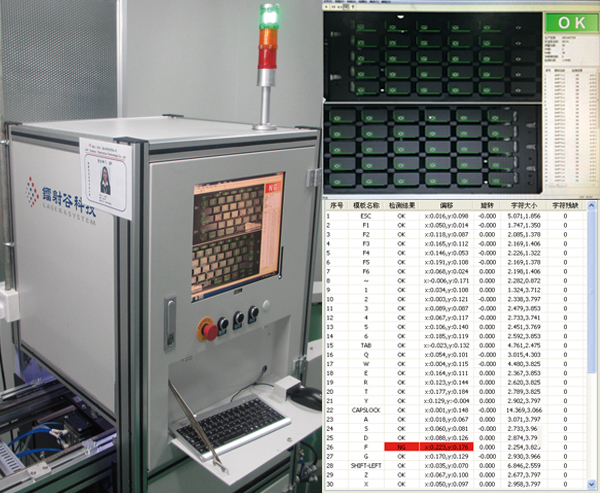

在線視覺檢測設備 On-line AOI

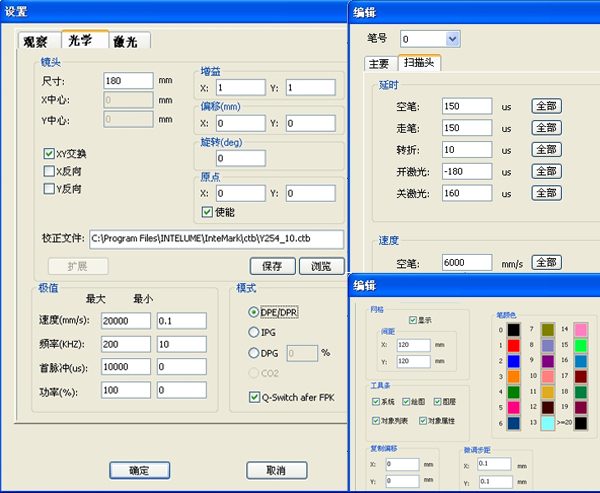

功能強大的InteMark^®軟件

        建立在新一代高速數據處理器基礎上的InteMark^®軟件實現從加工圖形的精密生成到標記控制信號的高速實時處理，適用于高端標記、微切割、微鉆孔和激光蝕刻等高端應用。

強大的圖形和文字編輯功能

◆ 全方位支持世界各國文字的字體和編輯；

◆ 直接調用Type、True Type、AFM、CID、CFF、SFNT、PRF等字體；

◆ 標記任務可任意分解，自由排列組合、調整大小；

◆ 圖形合并和群組等各種處理功能。

通用和專用條形碼和二維碼

◆ 支持標準工業碼、2/5碼、ASCII碼、128碼、EAN13、EAN8碼、UPC-A、UPC-E碼的標記；

◆ 支持Data Matrix、QR碼、PDF417碼、16K碼；

◆ 碼型比例任意調整，以實現高密度和高讀取率。

支持點陣和矢量標記方式

◆ 支持商用和工程繪圖軟件生成的文件格式；

◆ 豐富的圖形編輯功能。

豐富靈活的接口

◆ 便于集成到系統中；

◆ 便于功能擴展。

導入導出文件

◆ 導入文件支持saf、plt、dxf、dxf、cmx、emf、svg、ai、job、mcl、txt、bmp、twain、pcx、jpg、gif、png、tga、tif等文件格式。
